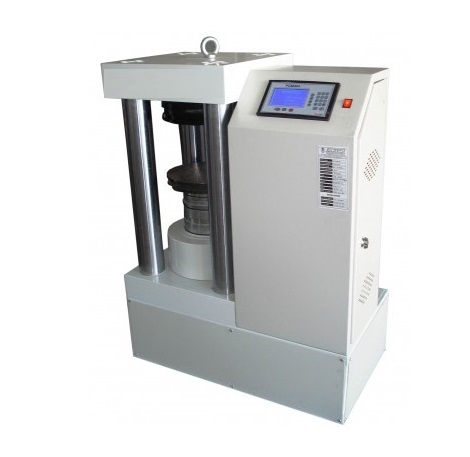

BETON TEST PRESİ



İlgili Standartlar :

EN 12390-4; BS 1881:115, ASTM C39



Ürün kodu

PBP-068 2000 kN Beton Test Presi

PBP-071 3000 kN Beton Test Presi



Basma testi, basınç yükü altındaki malzemelerin davranışlarını belirler.

Numuneye yük uygulanarak değişik yüklerdeki deformasyonlar kaydedilir.

4-kolonlu tip ve duvarlı tip olmak üzere iki tip gövde.



- 150x150x150. 200x200x200 mm küp ve 150x300mm silindirik numunelere test yapmak için uygundur.

- Gövde 4-kolonlu rijit yapıdadır. Kolonlar gövdenin üst ve ayak kısmından bağımsız olarak vidalanmıştır.

- Gövdenin üst ve alt kısımları sert malzemeden ve bütün mesnet yüzeyleri mekanik olarak işlenmiştir.

- Kompakt yapılı gövde alt ve üst plakalardan oluşmuştur. Sertleştirilmiş plakalar çift taraflı işlenmiş ve iki yüzü taşlanmıştır.

- Üst plaka homojen yükleme yapabilmek için, üç dereceye kadar eğime izin verecek şekilde küre biçiminde yerleştirilmiştir.

- Alt silindir, küp ve silindir numunelerin merkezlenmesini kolaylaştırmak için işaretlenmiştir.

- Piston tek yönlü hareket özelliğine sahiptir ve katı malzemeden kesilmiştir (altta vidalama ya da bağlantı yerleri yoktur).

- Farklı boyutlardaki numunelerin testleri için mesafe ayar levhası mevcuttur (100mm, 200mm, 500mm, 800mm).

- Piston sertleştirilmiştir.

- Güvenlik amaçlı olarak, piston boyu emniyet anahtarı ile sınırlandırılmıştır.

- Piston paslanmaya karşı çelik sacla koruma altına alınmıştır.

- Emniyetli kapı özelliği sayesinde cihaz kapısı açıkken cihaz.



Özellikler

Ürün kodu	PBP-068	PBP-071
Kapasite	2000	3000
Piston stroku	50 mm	50 mm
Alt plaka çapı	300 mm	300 mm
Üst plaka çapı	300 mm	300 mm
Dikey açılması	750 mm	750 mm
Yatay açılması	350 mm	350 mm
BasmaPlakalarının sertliği	55 HRC	55 HRC
Yükleme hızı	0.1-25 KN/S	0.1-25 KN/S
Ölçüler	915x490x1115mm	955x500x1175mm
Ağırlık	900 Kg	1150 Kg



Tam Otomatik Hidrolik Ünite

- Boyutlar: 400 x 500 x 850 mm

- Ağırlık: 71 kg.

- Çift pompalı sistem.

- Almanya’dan İthal Pompalar.

- Otomatik Ayarlanabilir Hız.

- 0.5 and 25 kN /s Aralığında Ayarlanabilir Yükleme Hızı.

- ± %0.5 yük hassasiyeti.

- Basınç ölçümü için ± %1 hassasiyetinde ithal transdüser.

- Laboratuvardaki herhangi bir birime bağlanabilme özelliği.

- 230 V / 50 Hz.

- LCD kontrol ünitesi ile birlikte gelmektedir.

- Ölçüler    430x410x935mm.



Dijital Kontrollü Okuma Ünitesi

PCM304 LCD grafikli veri yakalama ve kontrol sistemleri,yük hücrelerinden ya da basınç trandüserlerinden gelen verilerin işlenmesi ve makinanın kontrolünü sağlamak için tasarlanmıştır. Kolay okunabilir LCD grafik ekran ve tuş takımı ünitenin hızlı ve düzgün çalışmasını sağlar. Tüm ölçüm uygulamaları, basit menülü kontrol paneli aracılığıyla gerçekleştirilir. PCM304 hafif bileşenli çerçevesi ve dizaynı ile çeşitli kullanımlar için ergonomik gereksinimleri karşılar. PCM304 dijital olarak gerçek zamanlı  yük- zaman grafiğini verir. Test döngüsünün sonunda, sonuçlar geniş hafızasında saklanabilir ya da bilgisayara PCM304 yazılımının formatında indirilebilir. Daha sonraki online bilgi işlem  bilgi yönetimi ve belgelerin  yazdırılması için özel tasarlanmış  yazılım paketleri mevcuttur.
